Канализационные насосные станции (КНС) «Aqua КНС»

Канализационные насосные станции (КНС) «Aqua КНС»

Канализационные насосные станции (КНС) «Aqua КНС» применяются для перекачки всех типов сточных вод, при отсутствии возможности их отвода самотеком в места сброса. КНС комплектуются специализированными фекальными насосами. Возможны варианты поставки КНС как с погружными, так и с сухими насосными агрегатами. КНС комплектуются индивидуальным щитом управления, и датчиками насосов, которые регулируют частоту вращения и режимы работы насосов, в зависимости от интенсивности поступления стоков.

Методика расчета

Минимальную рабочую высоту КНС (регулирующий объем) можно рассчитать по формулам:

Нраб.=Vper./s
Vper.=Q/4*n*z

Где Q - производительность насоса (производительность КНС), м3/час
z - число пусков в час (принимаем 10)
n - число рабочих насосов
s - площадь дна КНС

Принцип работы

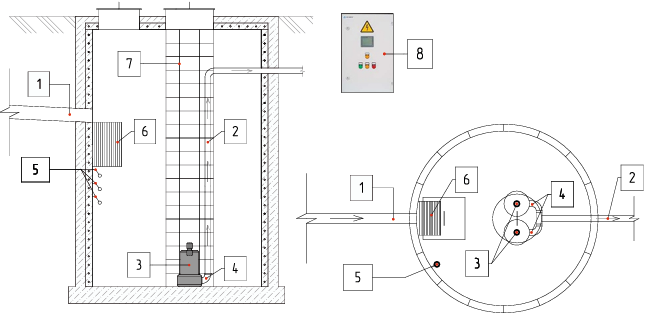

Сточные воды по подводящему трубопроводу (1) поступают в корпус КНС. На входе в станцию (6) установлена сороулавливающая корзина. В нижней части резервуара установлены насосные агрегаты погружного типа (3). Крепление насосов осуществляется через трубную муфту (4), которая крепится ко дну емкости шпильками. Перемещение насоса в случае его поломки осуществляется по штанговым направляющим (7), что значительно облегчает монтаж и демонтаж насоса. Включение/выключение насосных агрегатов происходит по сигналу датчиков уровня (5). В КНС применяются либо поплавковые датчики уровня, либо гидростатические. Управление и питание насосов осуществляется от автоматического щита управления (8) Сточные воды подаются насосами в напорный трубопровод (2) который выводит их за пределы насосной станции. Для возможности регулирования производительности насосов в КНС предусмотрено размещение запорно-регулирующей арматуры. Монтаж и демонтаж насосов осуществляется с помощью цепи, вручную или грузоподъемным механизмом.
